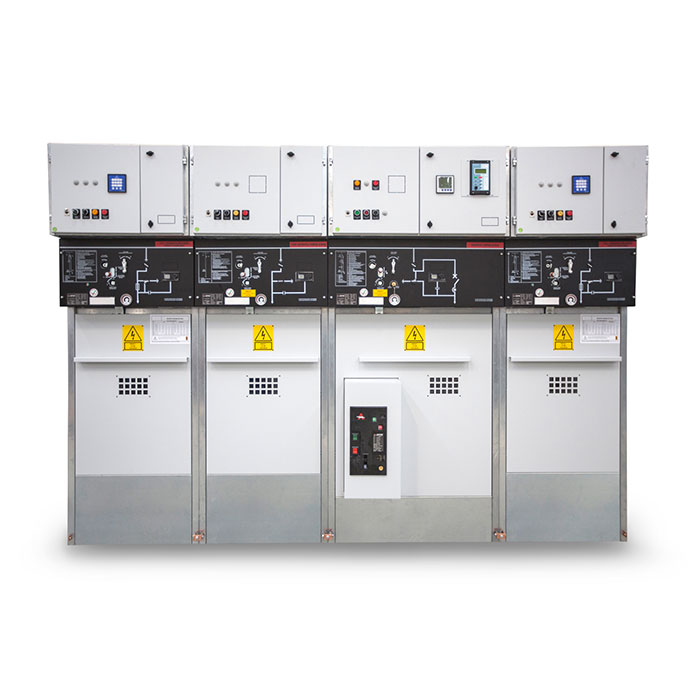

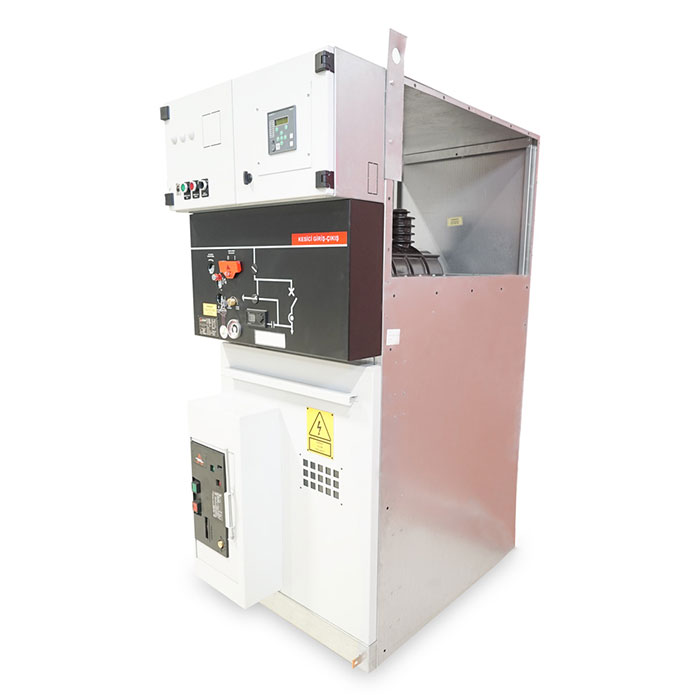

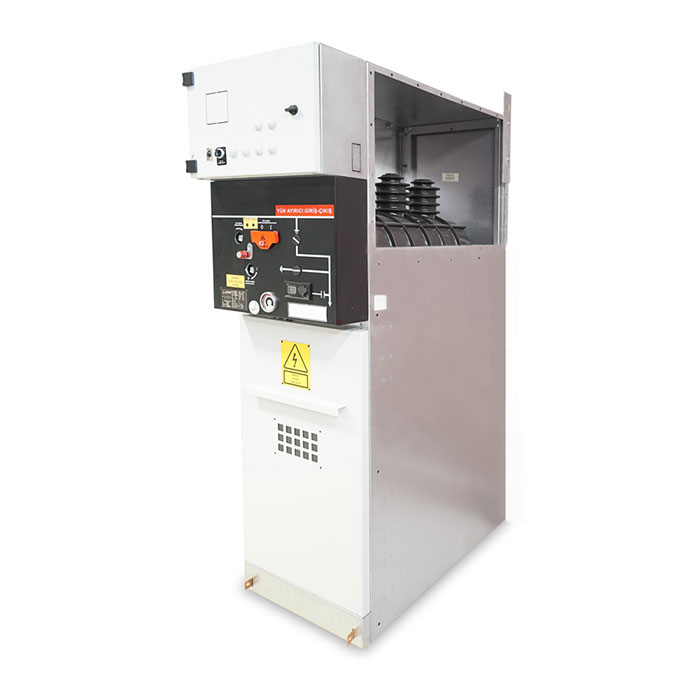

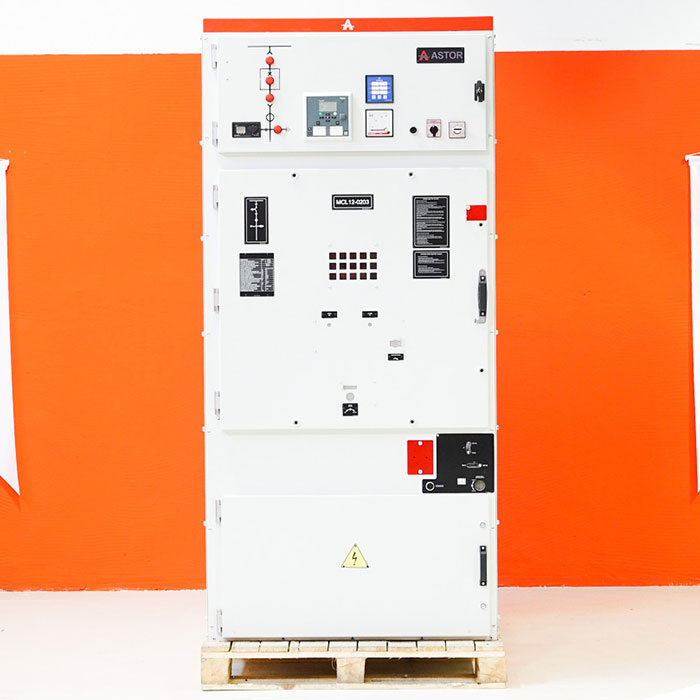

METAL MAHFAZALI HÜCRELER



Teknik Özellikler:

TİPHMH 12HMH 24HMH 36
Anma Gerilimi12 kV24 kV36 kV
Anma Şebeke Frekanslı Dayanım Gerilimi (1 dk)28 kV50 kV70 kV
Ayırma Aralığında (Açık konumda kontaklar arasında)32 kV60 kV80 kV
Anma Yıldırım Darbe Dayanım Gerilimi (1.2/50 µs )75 kV125 kV170 kV
Ayırma Aralığında (Açık konumda kontaklar arasında)85 kV145 kV195 kV
Frekans50/60 Hz50/60 Hz50/60 Hz
Anma Akımı630-1250 A630-1250 A630-1250 A
Anma Kısa Devre Akımı (1sn)(3sn)16-20-25 kA16-20-25 kA16-20-25 kA
Anma Kısa Devre Kapama Akımı50 kA-tepe40 kA-tepe40 kA-tepe

Açıklama

ASTOR AS36 SERİSİ 36Kv hava yalıtımlı metal mahfazalı modüler hücreler ; enerji üretim tesislerinde , trafo merkezleri, rüzgar, güneş enerji santralleri, oteller, alışveriş merkezleri, iş merkezleri, enerji kesilmesine tahammülü olmayan hastaneler, hava alanları vb. yerler için tasarlanan ; enerjiyi denetleyerek işletme özelliklerinin yanı sıra kişilerin can ve mal güvenliğini sağlamayı hedefleyen , Ar-Ge çalışmaları sonucu gerekli sertifikasyonları tamamlayarak IEC standartlarına uygun olarak üretilen orta gerilim şalt cihazlarıdır.

OG dağıtım sistemleri için ihtiyaç duyulan fonksiyonel özelliklere sahip farklı tiplerde hücre tasarımlarımız mevcuttur.

YAPISAL AVANTAJLAR

  • Uzaktan izleme ve kumanda sistemlerine uygun
  • ASTOR marka SF6 Gazlı Yük Ayırıcısı , SF6 Gazlı Ayırıcı ve SF6 Gazlı Kesici ile güvenli ayırma ve kesme işlemleri
  • Kompakt boyutlar ile OG Dağıtım Transformatör Merkezlerinde (Beton Mahfazalı Monoblok Merkezler, Sac Mahfazalı Monoblok Merkezler) rahat ve güvenli kullanım
  • Modüler yapı mantığına uygun olarak sağa ve sola genişleyebilme, kolay montaj ve demontaj özelliği
  • Hatalı açma/kapama işlemlerine karşı tasarlanmış mekanik kilitlemeler
